QNZ1-400QW微功耗直流接触器额定负载电流（A）：400 额定负载电压(VDC)：144 额定绝缘电压(VDC): 300 线圈控制电压（V）：DC12/24/48/60/72/80/96/144 线圈工作能耗（W）：＜2.16 线圈接线方式： 插接式 电寿命（次）： 1×104 机械寿命（次）： 20×104 安装方式： 直板/弯板 辅助触头： 无
一、用途产品主要使用于工程机械、电动叉车、电动绞盘、电动车辆等直流电源系统的电源通断控制。 产品符合标准：IEC/EN 60947-4-1，GB/T 14048.4。 产品通过认证：RoHS。 二、型号及含义
三、产品特点▲超低功耗技术的线圈，具有高效节能和防浪涌功能，线圈本体不发热； ▲密封结构设计，防护等级IP65，防尘防水性能强； ▲稀土强磁灭弧，电寿命长，抗熔焊性能强，安全可靠； ▲符合欧盟RoHS环保指令，符合国家节能环保要求。 四、工作条件和安装条件▲环境温度：-40～+85℃； ▲环境湿度：相对湿度为最大85%； ▲安装地点海拔高度超过2000米时，每升高1000米降容5％使用，最高不超过5000米； ▲固定处的正弦扫频振动频率：10～500Hz(频率10Hz～50Hz、振幅2.5mm，50Hz～200Hz、振幅0.16mm，200Hz～500Hz、加速度50m/s^2)； ▲污染等级：污染等级3； ▲安装方向：水平或垂直； ▲安装方式：螺钉安装； ▲适用工作制：不间断工作制、断续周期工作制。 五、技术参数本系列产品符合标准：IEC/EN 60947-4-1，GB/T 14048.4
六、外形尺寸与安装尺寸（常开机型与常闭机型尺寸一样）

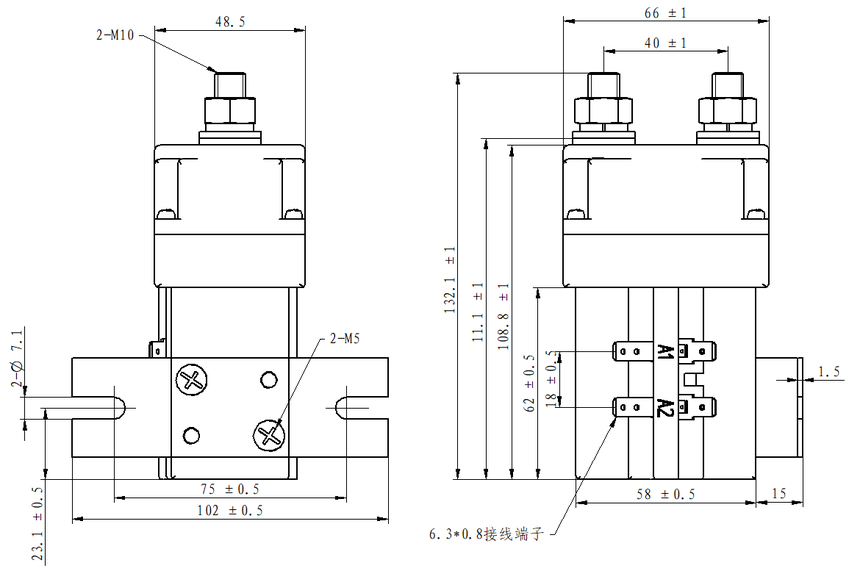

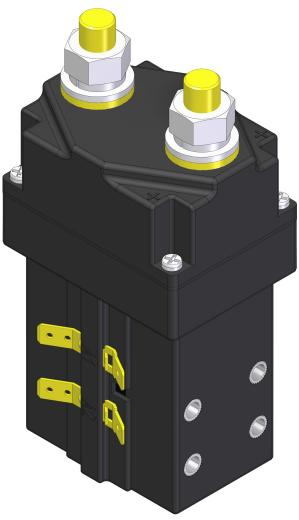

QNZ1-400QW外形尺寸与安装尺寸

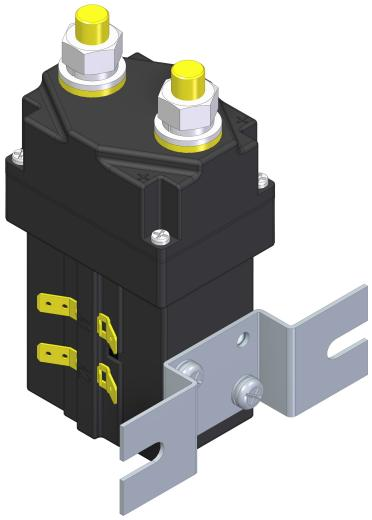

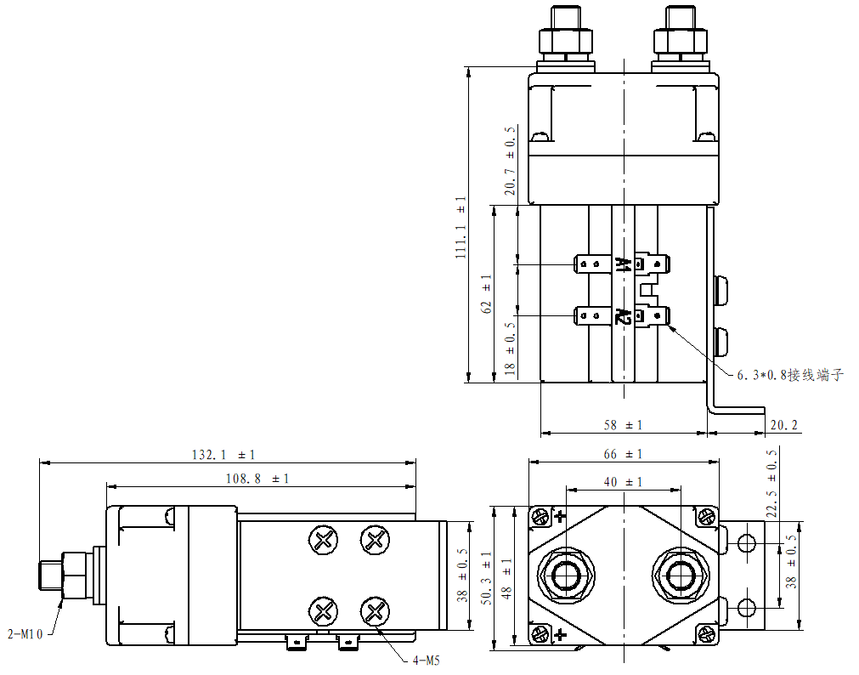

QNZ1-400Q+L W外形尺寸与安装尺寸

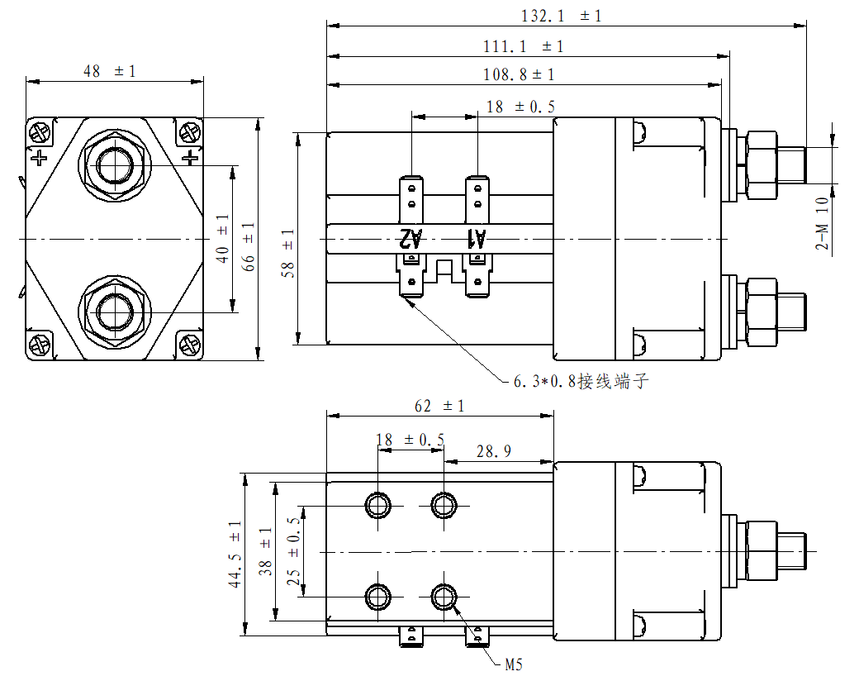

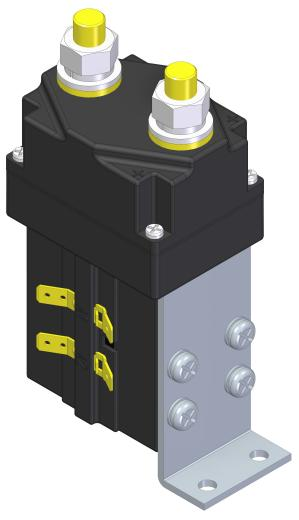

QNZ1-400Q+C W外形尺寸与安装尺寸 七、接线图（正负极不得接反）
QNZ1-QW QNZ1-QB W 八、订货须知订货时需注明： ■接触器的型号及名称； ■线圈电压； ■订购数量； ■特殊要求；
例如：QNZ1-80Q DC24V W 100台； 100台微功耗直流接触器，主触点一常开，电流80A，线圈电压DC24V。 九、使用注意事项◆产品线圈有极性（A1为正极，A2为负极）；主电路带磁吹有极性（L1为正极，L2为负极），不带磁吹无极性；正负极不得接反，如果正负极接反会影响带载分断寿命。 ◆节能线圈在工作初始具有较大的启动电流，持续时间根据产品本身特性不同在100～120ms之间，因此，接触器的驱动功率必须大于产品线圈功率，且动作频率不得高于额定值，否则会影响直流接触器的正常启动，甚至烧毁节能模块而导致接触器无法工作。 ◆产品内置线圈节能模块，无需增加PWM等节能模块；如继续采用PWM脉冲信号输出控制接触器的线圈，需务必将PWM的输出电压调到100%，否则会影响我司接触器的可靠工作；建议采用阶跃式供电模式。 ◆当在电源引出端使用超过1个连接线时，确保主要的电源线最贴近接触器的主电路连接处，小电流的连接线在最上面，然后是垫圈、弹垫、螺母。不正确的连接顺序或虚接可能造成严重的过热，并导致连接电缆的绝缘层融化。
◆主触头导线或铜排截面积（见下表）。
◆禁止产品安装锁紧螺钉后强力掰动导线或铜排，防止对接触器造成伤害，影响其正常使用！ |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
