序号	序号说明
1	企业代号，QN代表南京全宁电器有限公司
2	Z：直流接触器
3	1: 设计序号
4	基本规格代号，额定电流Ie值的数字表示
5	产品系列代码，Q表示微功耗型产品
6	机型代码，默认无，表示常规机型，有X机型
7	默认无，表示一常开主触头，B表示一常闭主触头
8	默认无，可加两组辅助触头F11（一开一闭）、F20（两常开）、F02（两常闭）
9	线圈电压Us
10	默认R，产品代码，RR表示自带缓冲电阻

三、产品特点

▲自带缓冲电阻结构，避免安装额外的充电电阻，空间体积基本不变，节约客户使用成本；

▲微功耗技术的线圈，具有高效节能和防浪涌功能，线圈本体不发热；

▲抗冲击振动性能强，触头压力大，银合金触头，接触可靠，触头温升低，过载性能强；

▲稀土强磁灭弧，电寿命长，抗熔焊性能强，安全可靠；

▲高绝缘性能，工频耐压3500V；

▲符合欧盟RoHS环保指令，符合国家节能环保要求；

▲线圈接线提供2种方式选择，固定接线螺钉方式和软引线方式。(600-1200QR机型仅有引线)。

四、工作条件和安装条件

▲环境温度：-40～+85℃；

▲环境湿度：相对湿度为最大85%。

▲安装地点海拔高度超过2000米时，每升高1000米降容5％使用，最高不超过5000米；

▲固定处的正弦扫频振动频率：10～500Hz(频率10Hz～50Hz、振幅2.5mm，50Hz～200Hz、振幅0.16mm，200Hz～500Hz、加速度50m/s^2)；

▲污染等级：污染等级3；

▲安装方向：水平或垂直；

▲安装方式：螺钉安装；

▲适用工作制：不间断工作制、断续周期工作制。

五、技术参数

本系列产品符合标准：IEC/EN 60947-4-1，GB/T 14048.4。

规格参数		QNZ1-300QR
触头数量		1P（常开或常闭）；1P（常开或常闭）+F11、F20、F02
额定绝缘电压Ui(V)		1500
旁路工作电压Un（VDC）		1500
额定工作电压Ue（VDC）		60
额定工作电流Ie（A）DC-1		300
触头压降Ud（mV）		≤95
极阻抗Z（mΩ）		≤0.4
缓冲电阻R（Ω）（可选项）		/
电阻接通频率		DC780V下，每次接通间隔≥10min
可接通最小负载		24V 200mA
辅助触头参数		Ith：10A； DC-12：Ue/Ie：24V/10A； DC-12：Ue/Ie：48V/4A； DC-12：Ue/Ie：220V/1A。
线圈	线圈电压Us（VDC）	24、48
	吸合电压（VDC）	0.85Us～1.10Us
	释放电压（VDC）	0.10Us～0.75Us
	吸合电流（A）	0.5～1.5，详细见附表
	保持电流（A）	0.001～0.05，详细见附表
	吸合功率（W）	30～40详细见附表
	保持功率（W）	0.5，详细见附表
	适配电源	开关电源；PWM调制电源占空比100%；纹波系数小于5%的整流滤波电源
	选配电源（定制）	直流方波电源；纹波系数大于5%的整流滤波电源
电寿命	DC-1，Ue，Ie（万次）	2
操作频率（次/h）		300（1次/12秒，通电与断电时间间隔不少于0.5s）
机械寿命（万次）		20
过载性能（A）		1.5Ie/30min；3Ie/1min；5Ie/10s；8Ie/1s；其它数据详见过载曲线图
动作时间	吸合时间（ms）	150～200
动作时间	释放时间（ms）	10～30
主触头导线或铜排截面积（mm²）		185
主触头接线拧紧力矩（N.m）		M8螺栓：6.0～9.0
绝缘电阻（MΩ）		≥5（500VDC）
介质耐压	线圈触点间	工频AC3500V/1Min 无击穿或闪络现象，且泄漏电流≤5mA
介质耐压	开路触点间	工频AC3500V/1Min 无击穿或闪络现象，且泄漏电流≤5mA
温升	线圈（Us下）	≤15K
	接线端子（Ie下）	≤65K
	外壳	＜60K
漆包线	耐温	≤180℃
重量（kg）		约0.3

附表：线圈参数

线圈电压（VDC）	启动电流（A）	保持电流（A）	吸合功耗（W）	保持功耗（W）
24	≤1.5	≤0.02	≤36	≤0.48
48	≤1	≤0.01	≤48	≤0.48

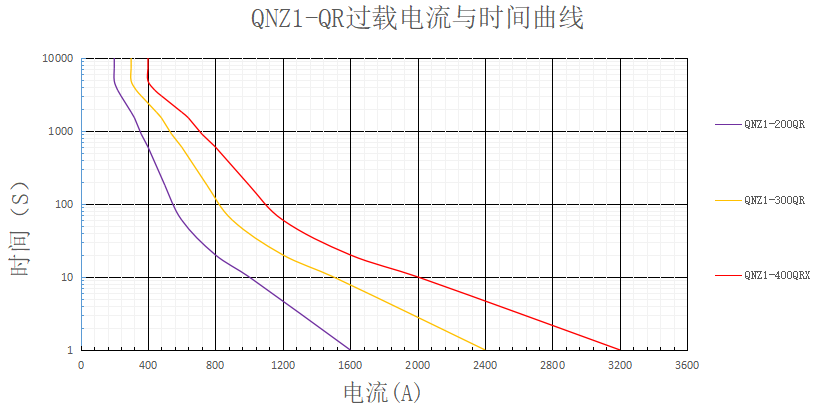

QNZ-QR过载电流与时间曲线：

六、外形尺寸与安装尺寸（常开机型与常闭机型尺寸一样）

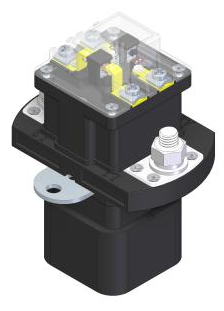

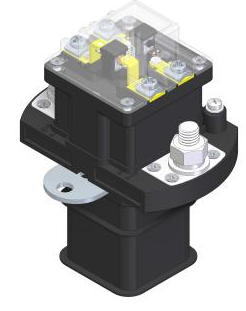

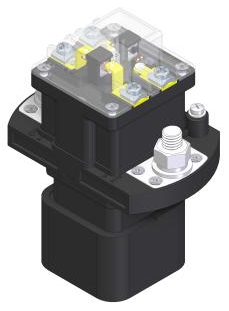

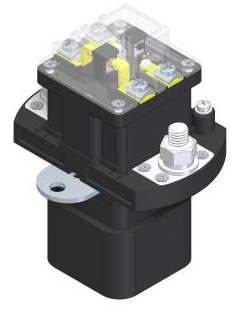

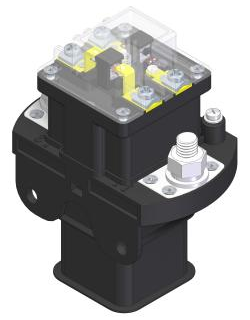

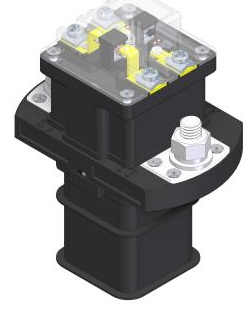

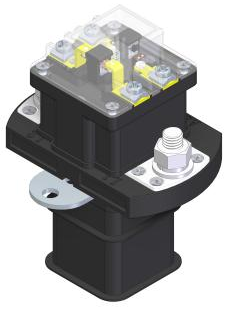

300QR弯板接线钉 300QR弯板引线 300QR直板接线钉 300QR直板引线

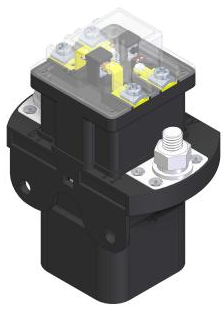

300QR无板接线钉 300QR无板引线 300QRR弯板接线钉 300QRR弯板引线

300QRR直板接线钉 300QRR直板引线 300QRR无板接线钉 300QRR无板引线

300QFR弯板接线钉 300QFR弯板引线 300QFR直板接线钉 300QFR直板引线

300QFR无板接线钉 300QFR无板引线 300QFRR弯板接线钉 300QFRR弯板引线

300QFRR直板接线钉 300QFRR直板引线 300QFRR无板接线钉 300QFRR无板引线

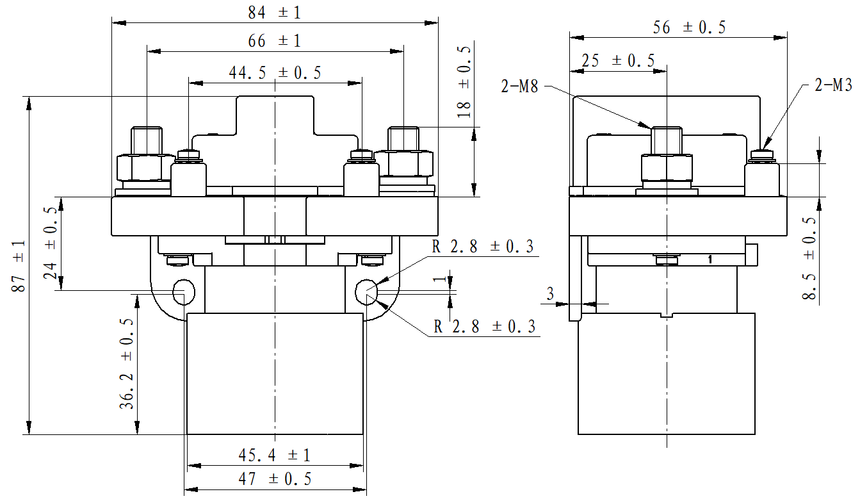

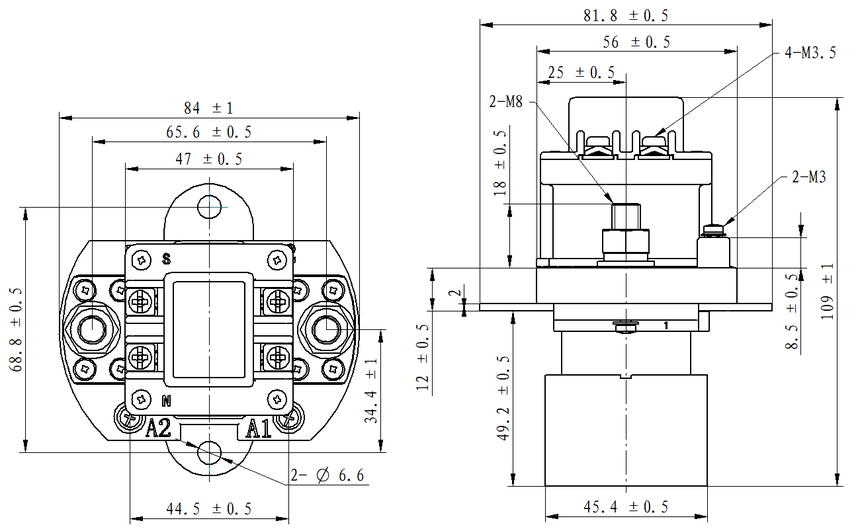

QNZ1-300QR 弯板外形尺寸与安装尺寸

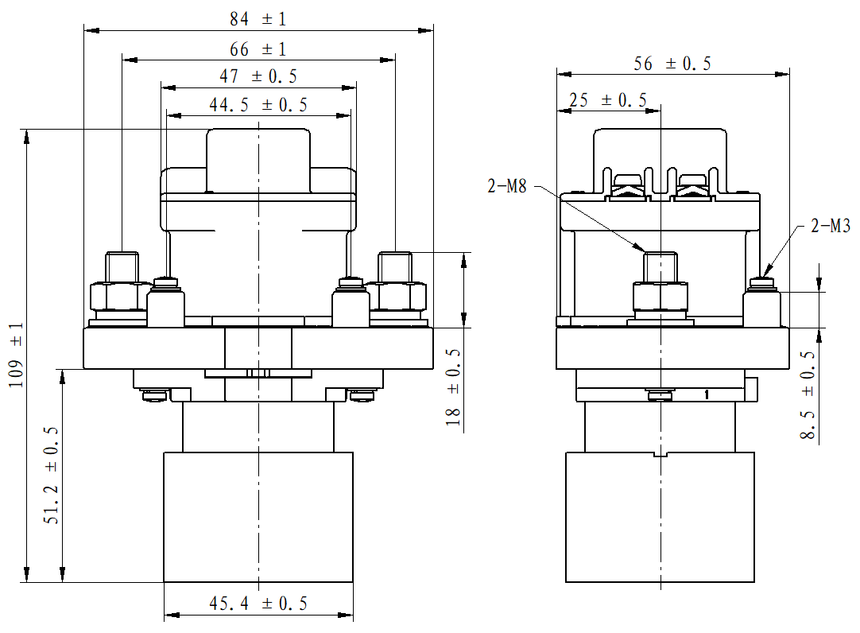

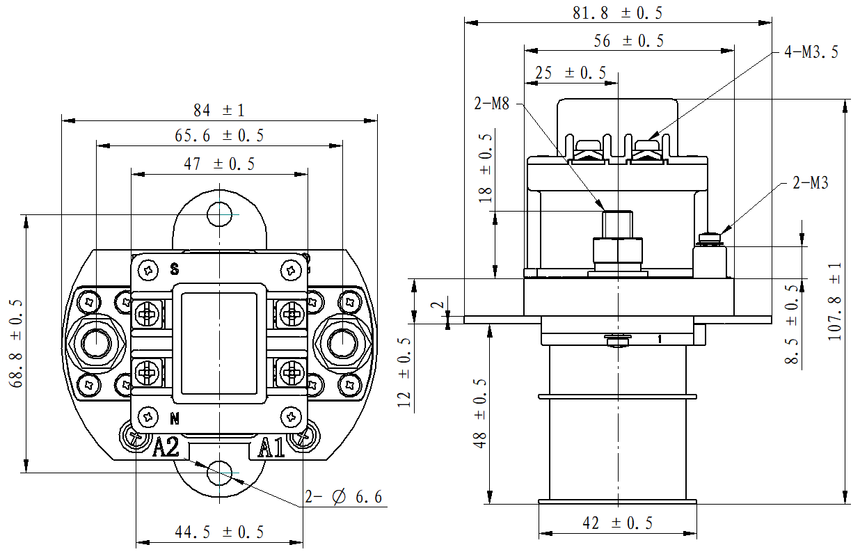

QNZ1-300QR 直板外形尺寸与安装尺寸

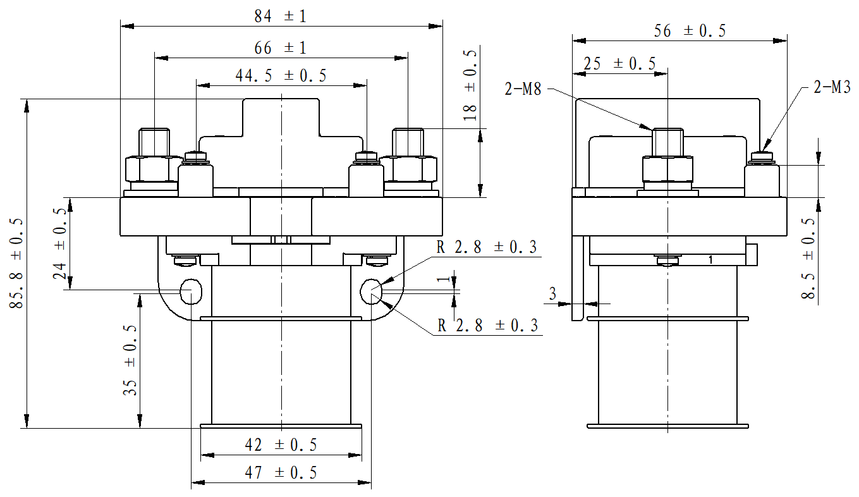

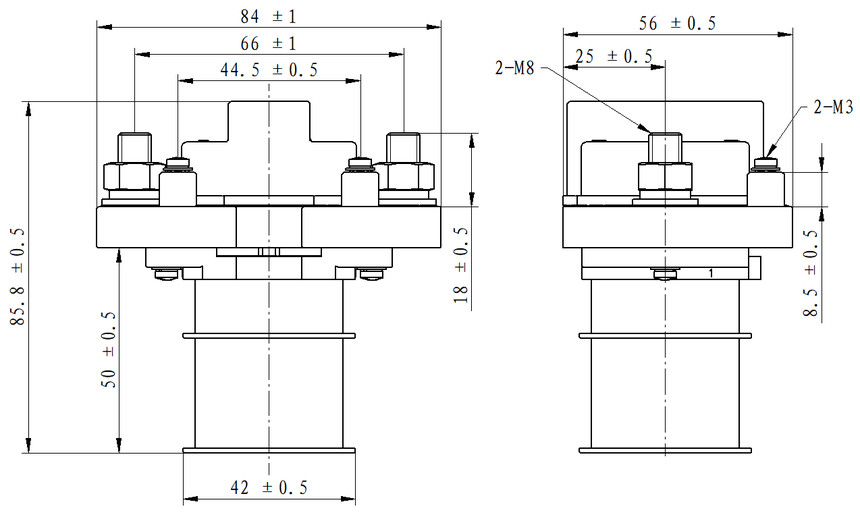

QNZ1-300QR 无板外形尺寸与安装尺寸

QNZ1-300QRR 弯板外形尺寸与安装尺寸

QNZ1-300QRR 直板外形尺寸与安装尺寸

QNZ1-300QRR 无板外形尺寸与安装尺寸

QNZ1-300QFR 弯板外形尺寸与安装尺寸

QNZ1-300QFR直板外形尺寸与安装尺寸

QNZ1-300QFR无板外形尺寸与安装尺寸

QNZ1-300QFRR 弯板外形尺寸与安装尺寸

QNZ1-300QFRR直板外形尺寸与安装尺寸

QNZ1-300QFRR无板外形尺寸与安装尺寸

七、接线图（正负极不得接反）

QNZ1-QR QNZ1-QRR

八、订货须知

订货时需注明：

■接触器的型号及名称；

■线圈电压；

■主回路电压；

■订购数量；

■特殊要求

序号	序号说明
1	企业代号，QN代表南京全宁电器有限公司
2	Z：直流接触器
3	1: 设计序号
4	基本规格代号，额定电流Ie值的数字表示
5	产品系列代码，Q表示微功耗型产品
6	机型代码，默认无，表示常规机型，有X机型
7	默认无，表示一常开主触头，B表示一常闭主触头
8	默认无，可加两组辅助触头F11（一开一闭）、F20（两常开）、F02（两常闭）
9	线圈电压Us
10	默认R，产品代码，RR表示自带缓冲电阻

例如：QNZ1-200QRR DC24V 弯板引线 100台；

100台自带缓冲电阻的微功耗型直流接触器，电流200A，带电阻，带安装弯板，带引线，线圈电压DC24V。

QNZ1-400QR DC48V 直板接线柱 100台；

100台微功耗型直流接触器，无电阻，带安装直板，带接线柱，电流400A，线圈电压DC48V。

QNZ1-600QXR DC48V 无板接线柱 100台；

100台微功耗型直流接触器，X型，无电阻，无安装板，带接线柱，电流600A，线圈电压DC48V。

九、使用注意事项

警告：

◆产品线圈有极性，接反接触器将不动作；主电路带磁吹有极性（L1为正极，L2为负极），不带磁吹无极性；正负极不得接反，如果正负极接反会影响带载分断寿命。

◆节能线圈在工作初始具有较大的启动电流，持续时间根据产品本身特性不同在100～120ms之间，因此，接触器的驱动功率必须大于产品线圈功率，且动作频率不得高于额定值，否则会影响直流接触器的正常启动，甚至烧毁节能模块而导致接触器无法工作。

◆产品内置线圈节能模块，无需增加PWM等节能模块；如继续采用PWM脉冲信号输出控制接触器的线圈，需务必将PWM的输出电压调到100%，否则会影响我司接触器的可靠工作；建议采用阶跃式供电模式。

◆当在电源引出端使用超过1个连接线时，确保主要的电源线最贴近接触器的主电路连接处，小电流的连接线在最上面，然后是垫圈、弹垫、螺母。不正确的连接顺序或虚接可能造成严重的过热，并导致连接电缆的绝缘层融化。

◆接触器使用的螺钉、螺栓扭力矩请控制在下述的规定范围内。

M3螺钉：0.5～0.8N.m	M3.5螺钉：0.8～1.2N.m	M4螺钉：1.2～1.8N.m
M5螺钉：2.0～3.0N.m	M6螺栓：3.0～4.5N.m	M8螺栓：6.0～9.0N.m
M10螺栓：10.0～15.0N.m	M12螺栓：14.0～21.0N.m

◆主触头导线或铜排截面积。

50安培：10mm²	100安培：35mm²	160安培：70mm²
200安培：95mm²	300安培：185mm²	400安培：240mm²
500安培：300mm²	600安培：400mm²	800安培：500mm²
1000安培：600mm²	1200安培：800mm²
