序号	序号说明
1	企业代号，QN代表南京全宁电器有限公司
2	Z：直流接触器
3	1：设计序号
4	基本规格代号，额定电流Ie值的数字表示
5	产品系列代码，Q表示微功耗密封型结构
6	机型代码，默认无，表示正常机型，有X机型、V机型
7	默认无，表示一常开主触头，B表示一常闭主触头
8	默认无，可加L型安装支架、C型安装支架、Z型安装支架
9	默认无，可加两组辅助触头F11（一开一闭）、F20（两常开）、F02（两常闭）
10	线圈电压Us

三、产品特点

▲超低功耗技术的线圈，具有高效节能和防浪涌功能，线圈本体不发热；

▲抗冲击振动性能强，触头压力大，银合金触头，接触可靠，触头温升低，过载性能强；

▲稀土强磁灭弧，电寿命长，抗熔焊性能强，安全可靠；

▲高绝缘性能，工频耐压3500V；

▲符合欧盟RoHS环保指令，符合国家节能环保要求。

▲正常机型与X机型为固定接线螺钉方式，V机型为软引线方式。

四、工作条件和安装条件

▲环境温度：-40～+85℃；

▲环境湿度：相对湿度为最大85%。

▲安装地点海拔高度超过2000米时，每升高1000米降容5％使用，最高不超过5000米；

▲固定处的正弦扫频振动频率：10～500Hz(频率10Hz～50Hz、振幅2.5mm，50Hz～200Hz、振幅0.16mm，200Hz～500Hz、加速度50m/s^2)；

▲污染等级：污染等级3；

▲安装方向：水平或垂直；

▲安装方式：螺钉安装；

▲适用工作制：不间断工作制、断续周期工作制。

五、技术参数

规格参数		QNZ1-800Q
触头数量		1P（常开或常闭）；1P（常开或常闭）+F11、F20、F02
额定绝缘电压Ui(V)		1500
旁路工作电压Un（VDC）		1500
额定工作电压Ue（VDC）		120
额定工作电流Ie（A）DC-1		800
触头压降Ud（mV）		≤95
极阻抗Z（mΩ）		≤0.4
可接通最小负载		24V 200mA
辅助触头参数		Ith：10A； DC-12：Ue/Ie：24V/10A； DC-12：Ue/Ie：48V/4A； DC-12：Ue/Ie：220V/1A。
控制线圈	线圈电压Us（VDC/VAC）	DC12V、24、48、60、72、80、96、110、144、220、AC380V
	吸合电压（VDC/VAC）	0.85Us～1.10Us
	释放电压（VDC/VAC）	0.10Us～0.75Us
	吸合电流（A）	0.5～3，详细见附表
	保持电流（A）	0.0013～0.0417，详细见附表
	吸合功率（W）	18～190，详细见附表
	保持功率（W）	0.5，详细见附表
	适配电源	开关电源；PWM调制电源占空比100%；纹波系数小于5%的整流滤波电源
	选配电源（定制）	直流方波电源；纹波系数大于5%的整流滤波电源
电寿命	DC-1，Ue，Ie（万次）	2
电寿命	DC-1，其它参数	详见带载切换寿命曲线
操作频率（次/h）		120（1次/30秒，通电与断电时间间隔不少于0.5s）
机械寿命（万次）		50
过载性能（A）		1.5Ie/30min；3Ie/1min；5Ie/10s；8Ie/1s；其它数据详见过载曲线图
动作时间	吸合时间（ms）	20～180
动作时间	释放时间（ms）	15～30
主触头导线或铜排截面积（mm2）		500
主触头接线拧紧力矩（N.m）		M12螺栓：14.0～21.0
绝缘电阻（MΩ）		≥300（500VDC）
介质耐压	线圈触点间	工频AC3500V/1Min 无击穿或闪络现象，且泄漏电流≤5mA
介质耐压	开路触点间	工频AC3500V/1Min 无击穿或闪络现象，且泄漏电流≤5mA
温升	线圈（Us下）	≤15K
	接线端子（Ie下）	≤65K
	外壳	＜60K
漆包线	耐温	≤180℃
	绝缘等级	H级
	耐压（漆层对地）	1000V/1Min无击穿或闪络现象，且泄漏电流≤5mA
重量（kg）		约1.5

附表：线圈参数

线圈电压（VAC/VDC）	吸合电流（A）	保持电流（A）	吸合功耗（W）	保持功耗（W）
DC12V	≤3	≤0.0417	≤36	≤0.5
24	≤1.5	≤0.0208	≤36	≤0.5
48	≤1	≤0.0104	≤48	≤0.5
60	≤1	≤0.0083	≤60	≤0.5
72	≤1	≤0.0069	≤72	≤0.5
80	≤1	≤0.0063	≤80	≤0.5
96	≤1	≤0.0052	≤96	≤0.5
110	≤0.8	≤0.0045	≤88	≤0.5
144	≤0.6	≤0.0035	≤86.4	≤0.5
220	≤0.5	≤0.0022	≤110	≤0.5
AC380V	≤0.5	≤0.0013	≤190	≤0.5

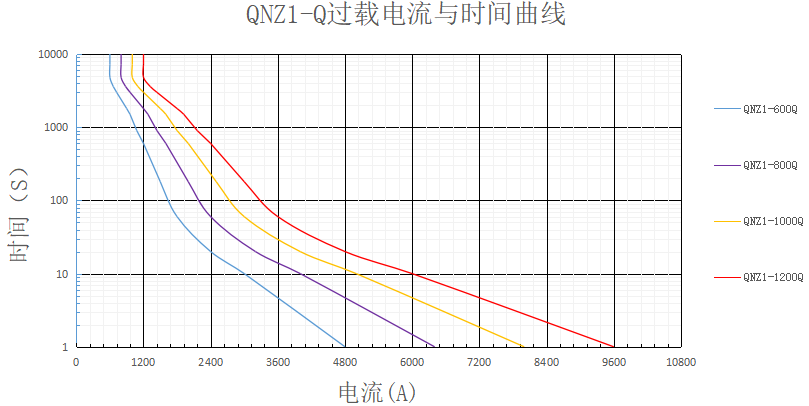

QNZ1-Q过载电流与时间曲线：

六、外形尺寸与安装尺寸（常开机型与常闭机型尺寸一样）

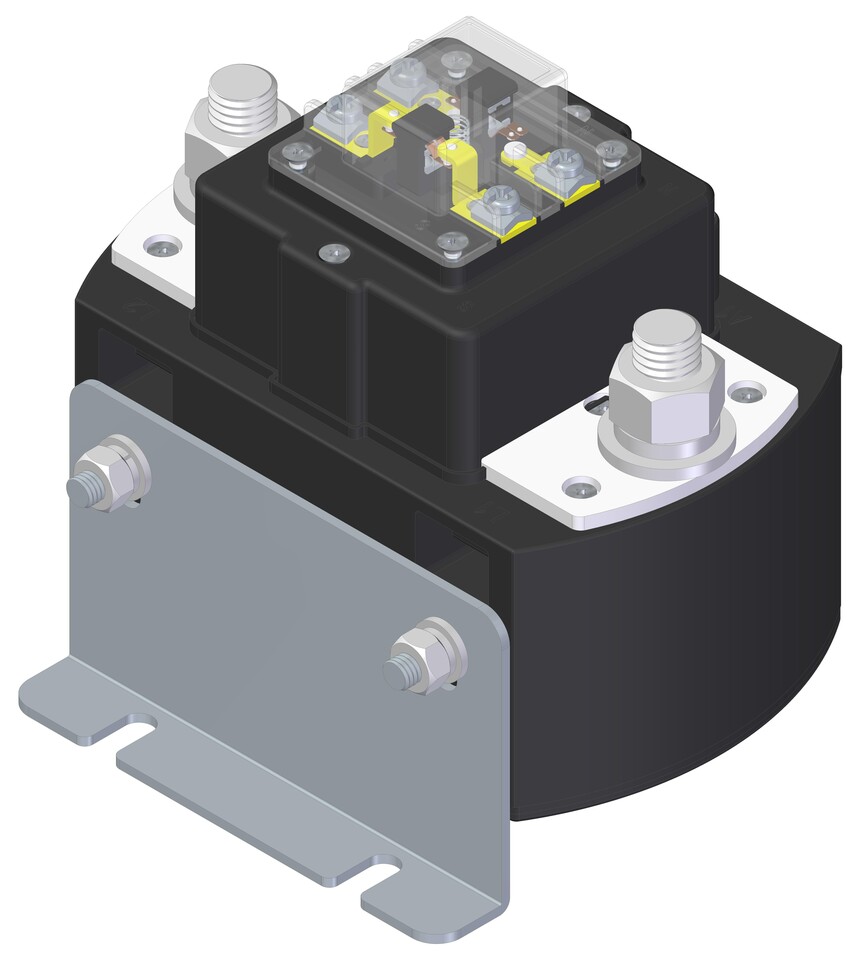

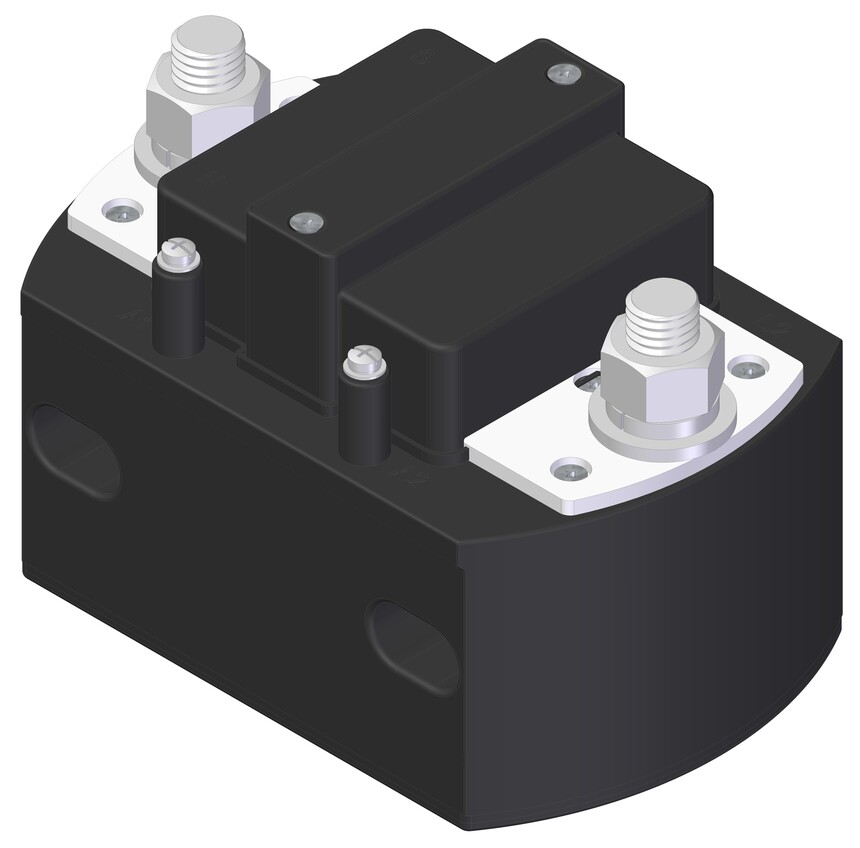

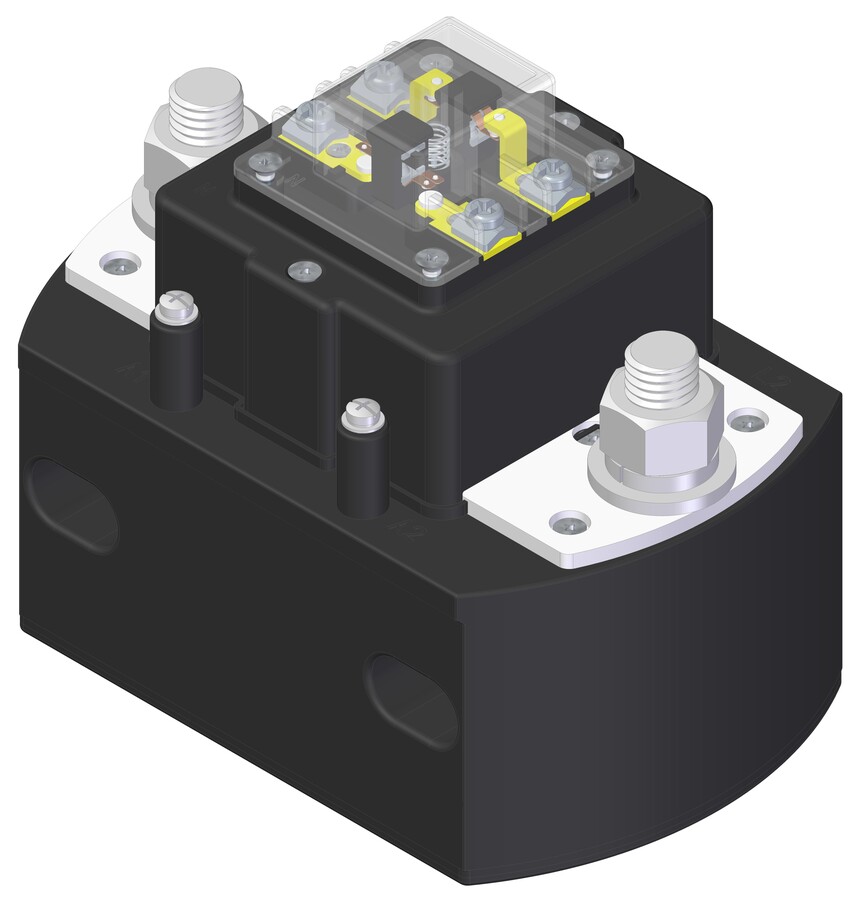

800Q 800Q+L 800Q+F 800Q+L+F

800QB 800QB+L 800QB+F 800QB+L+F

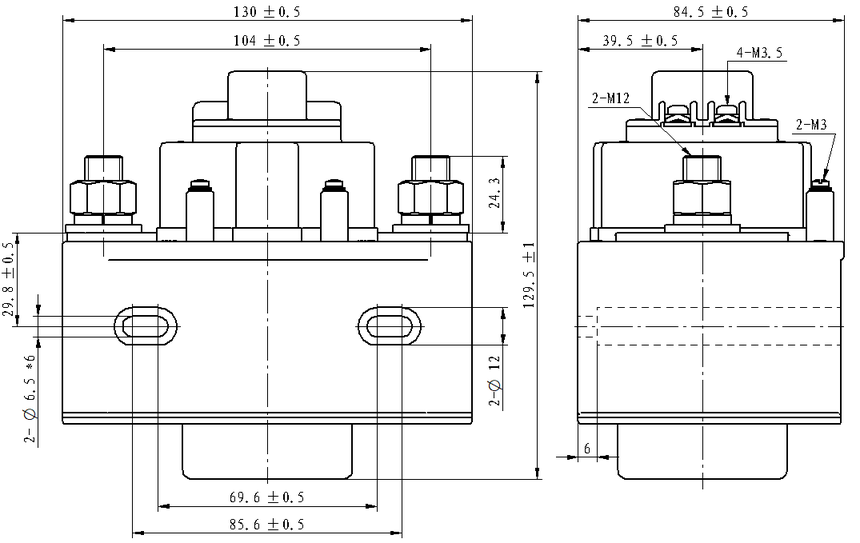

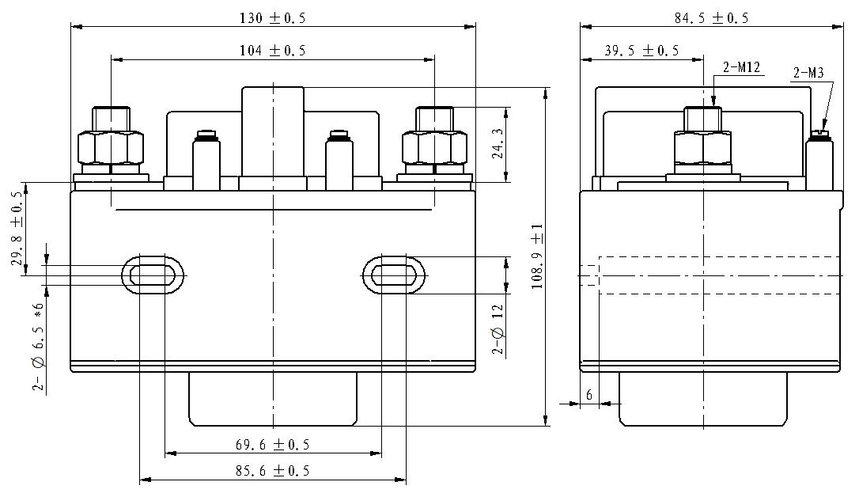

QNZ1-800Q外形尺寸与安装尺寸

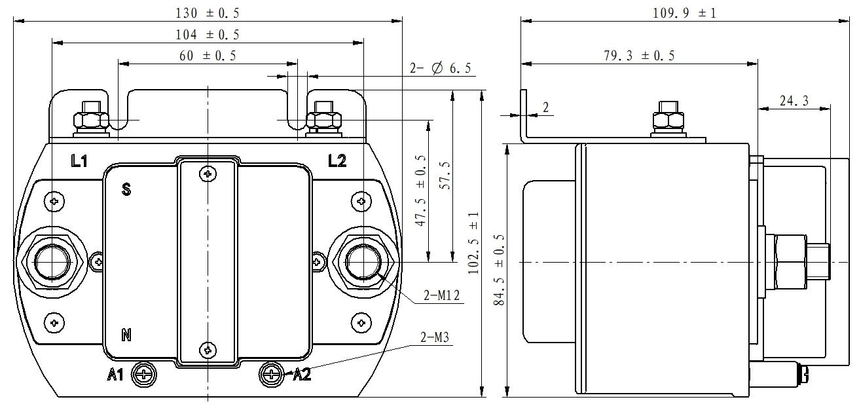

QNZ1-800Q+L外形尺寸与安装尺寸

QNZ1-800Q+F外形尺寸与安装尺寸

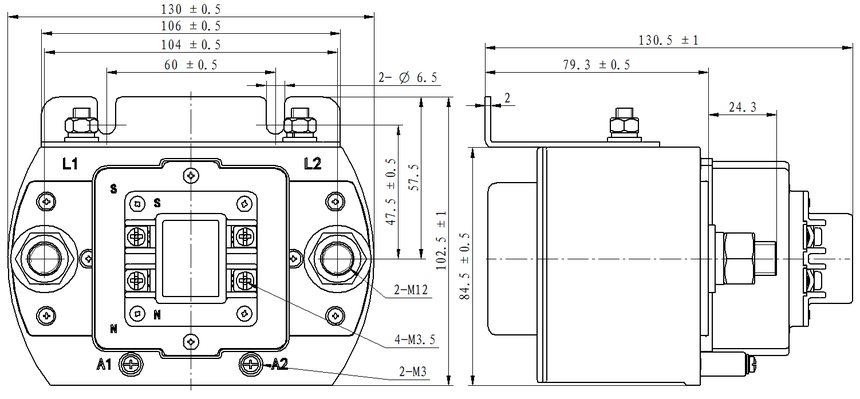

QNZ1-800Q+L+F外形尺寸与安装尺寸

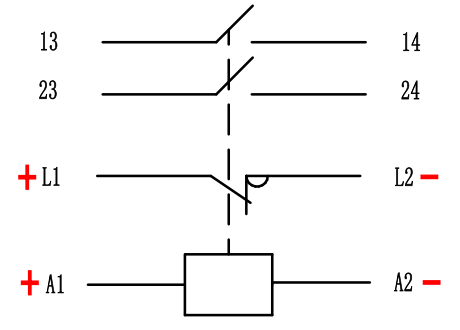

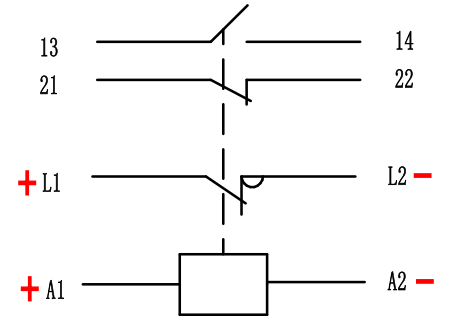

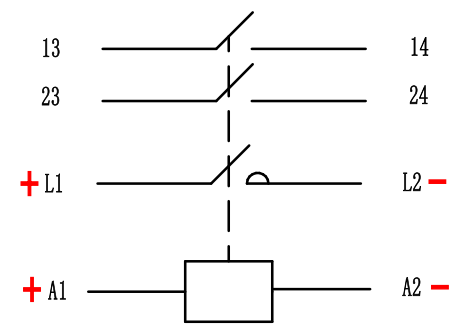

七、接线图（正负极不得接反）

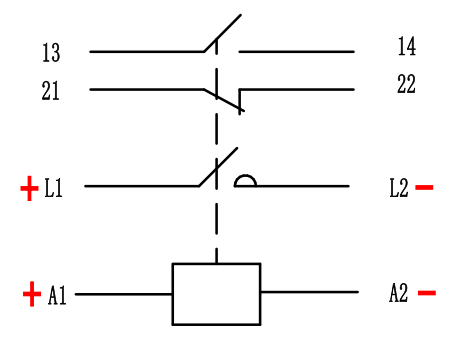

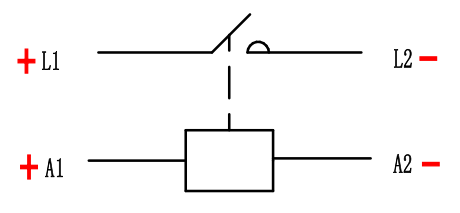

QNZ1-Q QNZ1-Q+F11

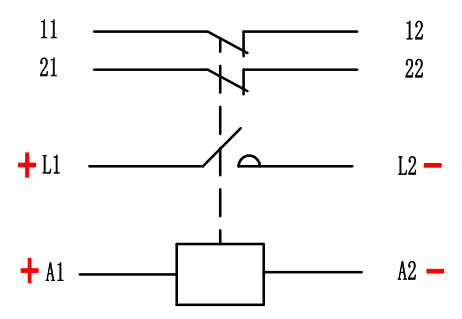

QNZ1-Q+F20 QNZ1-Q+F02

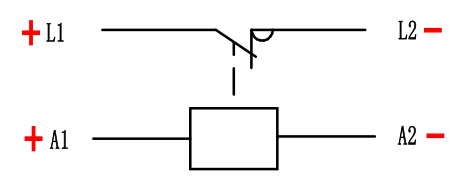

QNZ1-QB QNZ1-QB+F11

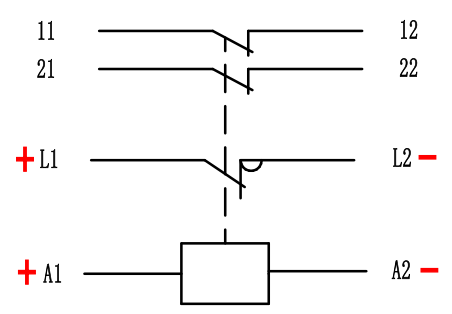

QNZ1-QB+F20 QNZ1-QB+F02

八、订货须知

订货时需注明：

n 接触器的型号及名称

n 线圈电压

n 订购数量

n 特殊要求

序号	序号说明
1	企业代号，QN代表南京全宁电器有限公司
2	Z：直流接触器
3	1：设计序号
4	基本规格代号，额定电流Ie值的数字表示
5	产品系列代码，Q表示微功耗密封型结构
6	机型代码，默认无，表示正常机型，有X机型、V机型
7	默认无，表示一常开主触头，B表示一常闭主触头
8	默认无，可加L型安装支架、C型安装支架、Z型安装支架
9	默认无，可加两组辅助触头F11（一开一闭）、F20（两常开）、F02（两常闭）
10	线圈电压Us

例如：QNZ1-200Q+L DC24V 100台

100台微功耗密封型直流接触器，主触点一常开，电流200A，带L型安装支架，线圈电压DC24V。

QNZ1-200QB DC48V 100台

100台微功耗密封型直流接触器，主触点一常闭，电流200A，线圈电压DC48V。

QNZ1-200Q AC220V 100台

100台微功耗密封型直流接触器，主触点一常开，电流200A，线圈电压AC220V。

九、使用注意事项

◆ 产品线圈有极性（A1为正极，A2为负极）；主电路带磁吹有极性（L1为正极，L2为负极），不带磁吹无极性；正负极不得接反，如果正负极接反会影响带载分断寿命。

◆ 节能线圈在工作初始具有较大的启动电流，持续时间根据产品本身特性不同在100～120ms之间，因此，接触器的驱动功率必须大于产品线圈功率，且动作频率不得高于额定值，否则会影响直流接触器的正常启动，甚至烧毁节能模块而导致接触器无法工作。

◆ 产品内置线圈节能模块，无需增加PWM等节能模块；如继续采用PWM脉冲信号输出控制接触器的线圈，需务必将PWM的输出电压调到100%，否则会影响我司接触器的可靠工作；建议采用阶跃式供电模式。

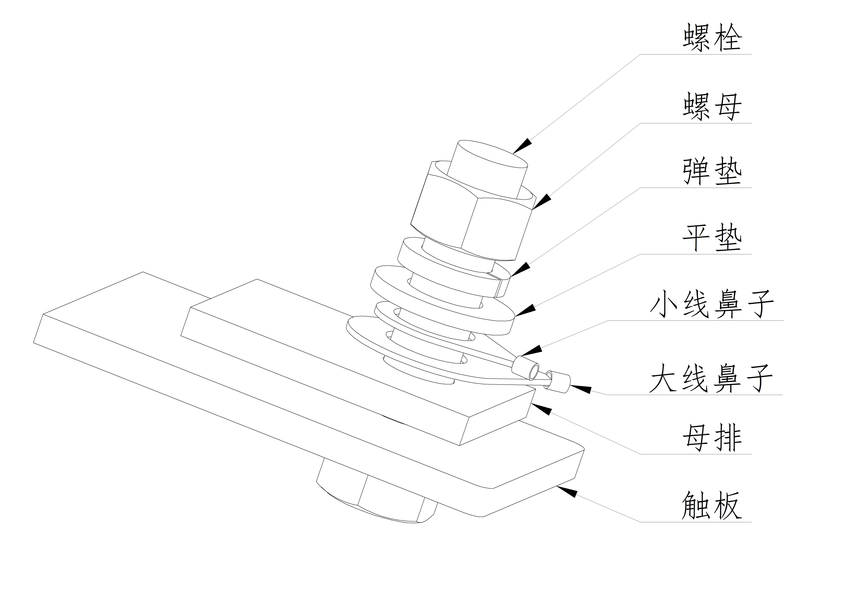

◆ 当在电源引出端使用超过1个连接线时，确保主要的电源线最贴近接触器的主电路连接处，小电流的连接线在最上面，然后是垫圈、弹垫、螺母。不正确的连接顺序或虚接可能造成严重的过热，并导致连接电缆的绝缘层融化。

◆ 接触器使用的螺钉、螺栓扭力矩请控制在下述的规定范围内（见下表）。

M3螺钉：0.5～0.8N.m	M3.5螺钉：0.8～1.2N.m	M4螺钉：1.2～1.8N.m
M5螺钉：2.0～3.0N.m	M6螺栓：3.0～4.5N.m	M8螺栓：6.0～9.0N.m
M10螺栓：10.0～15.0N.m	M12螺栓：14.0～21.0N.m

◆ 主触头导线或铜排截面积（见下表）。

50安培：10mm²	100安培：35mm²	160安培：70mm²
200安培：95mm²	300安培：185mm²	400安培：240mm²
500安培：300mm²	600安培：400mm²	800安培：500mm²
1000安培：600mm²	1200安培：800mm²	2000安培：1500mm²
3500安培：3500mm²	5050安培：5050mm²
