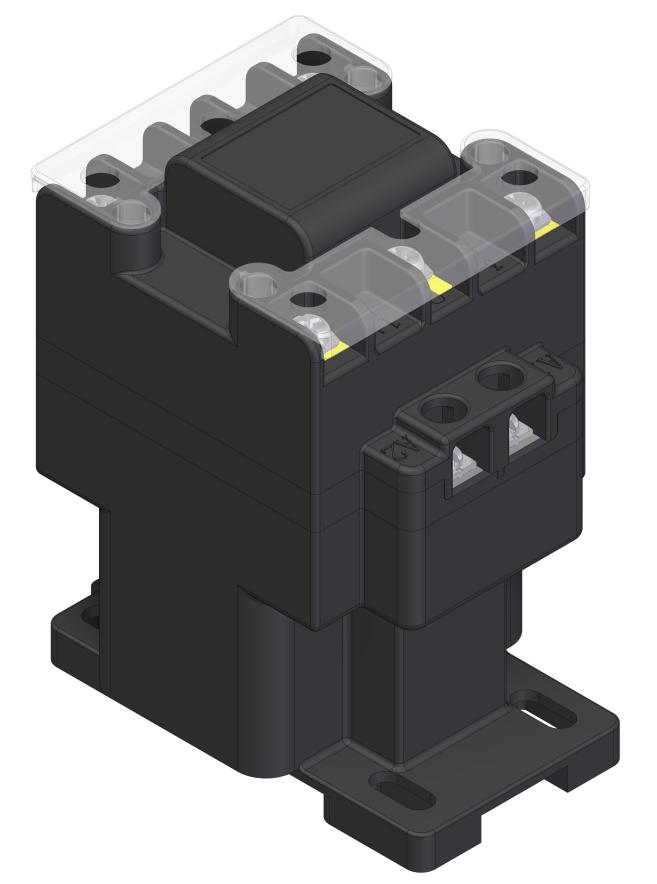

QNBZ-12(01/10)抱闸接触器额定负载电流DC-3(A): 12 额定负载电压(VDC): 350 额定绝缘电压(VDC): 1500 线圈控制电压AC/DC(V): 24/48/110/220 线圈工作能耗(W）： ≤11 电寿命AC-3(次）： 300×104 机械寿命(次): 300×104 安装方式: 卡轨 / 螺丝 辅助触头： 01/10
一、用途QNBZ抱闸接触器适用于直流DC-3使用类别下额定工作电压至350V，额定工作电流12A的电路中，该产品是专门为电梯抱闸设计的专用接触器，是电梯控制抱闸的首选产品，也可供远距离接通、分断电路及频繁起动、控制交流电动机、电磁线圈等用途，特别适用于高电压、感性负载的电路中做接通和分断之用。 在电梯抱闸系统中，控制抱闸电磁铁接触器是保障电梯正常运行的关键，本产品在设计中注重研究解决接触可靠性和高压灭弧问题，通过灭弧栅和磁吹灭弧使产品的接触可靠性和使用寿命大幅提高，该产品能大幅改善抱闸接触器因拉弧而烧蚀、触头粘连的老大难问题，投入市场后将有效地提高电梯运行可靠性和安全性。 产品设计符合标准：IEC/EN60947-4-1，GB/T 14048.1，GB/T 14048.4。 产品通过的认证：CCC认证。 二、型号及含义QN BZ □ □ 1 2 3 4
三、产品特点▲动作机构为直动式，触头为四断点，接触、分断更可靠； ▲主回路断开时快速灭弧； ▲可使用螺钉安装和35mm导轨安装； ▲控制电源电压根据不同的使用要求分为：直流控制和交流控制； ▲产品体积小、重量轻、电寿命长、可靠性高，吸合时为静音状态； ▲产品制造材料均采用绿色环保材料，符合欧盟RoHS2.0环保指令； ▲产品在生产制造过程中不产生有毒或有害物质； ▲所有产品均符合欧盟RoHS2.0环保指令； ▲产品均采用先进的生产工艺制造，确保产品质量。 四、工作条件和安装条件▲周围空气工作环境温度－25℃～+60℃； ▲环境湿度：相对湿度为最大85%； ▲安装地点的海拔不超过3000m； ▲固定处的振动频率：1～50Hz（频率1～10Hz，振幅25/f；频率10～50Hz，振幅250/f）； ▲接触器安装地点的污染等级为3级； ▲接触器的安装类别为Ⅲ类； ▲接触器的防护等级为IP20； ▲接触器的安装面与垂直面的倾斜度不大于±5°； ▲产品所承受的冲击加速度：30m/s2； ▲产品安装方式：螺钉安装、35mm标准卡轨安装； ▲适用工作制：不间断工作制、断续周期工作制； ■接线螺钉使用扭矩。
五、技术参数

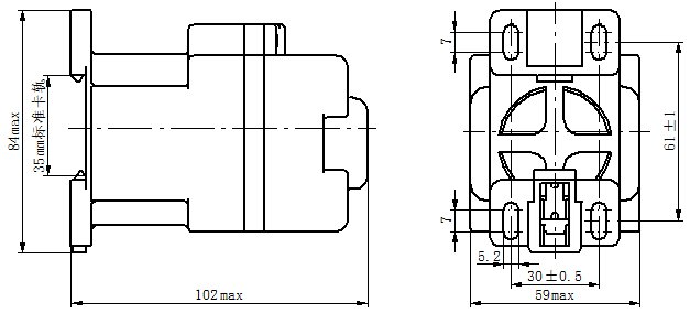

六、外形及安装尺寸

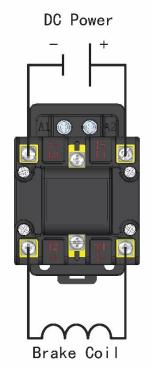

QNBZ-1201/1210 七、接线图（正负极不得接反）1.主回路接线图
2.辅助触点接线图
八、订货须知■接触器线圈的控制电压类别，交流AC或直流DC,有特殊电压要求的，可根据用户要求特殊订货； 例如QNBZ-1210/DC220V一台； 表示12A抱闸接触器，主触头二常开、辅助触头一常开、线圈电压为直流220V产品一台。 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
