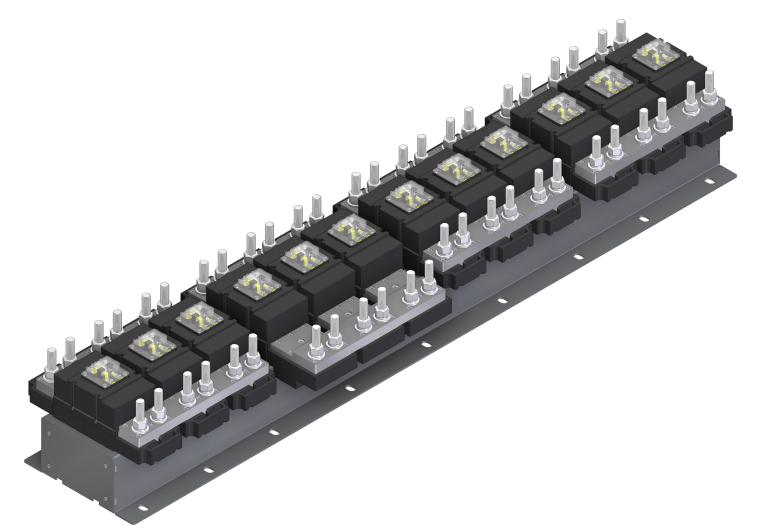

QNC-5050(B)04 44 WH无弧交流接触器

一、用途

QNC-WH系列无弧交流接触器适用于交流50Hz(或60Hz)，在AC-3使用类别下工作电压1500V及以下电路中，供远距离接通和分断电路及频繁起动控制交流电动机。

产品符合标准：IEC/EN 60947-4-1，GB/T 14048.4。

产品通过认证：RoHS。

二、型号及含义

QN C – □   B  04  33  □  WH C

1  2   3   4   5   6  7   8  9

三、产品特点

▲主触头无电弧接通分断技术，电寿命长，抗熔焊性能强，安全可靠；

▲微功耗技术的直流线圈，具有高效节能和防浪涌功能，线圈本体不发热；

▲抗冲击振动性能强，触头压力大，银合金触头，接触可靠，触头温升低，过载性能强；

▲线圈采用交直流一体化设计方案，避免AC/DC转换，节约客户使用成本；

▲高绝缘性能，工频耐压3500V；

▲符合欧盟RoHS环保指令，符合国家节能环保要求。

四、工作条件和安装条件

▲环境温度：-40～+85℃；

▲环境湿度：相对湿度为最大85%。

▲安装地点海拔高度超过2000米时，每升高1000米降容5％使用，最高不超过5000米；

▲固定处的正弦扫频振动频率：10～500Hz(频率10Hz～50Hz、振幅2.5mm，50Hz～200Hz、振幅0.16mm，200Hz～500Hz、加速度50m/s^2)；

▲冲击加速度：300m/s^2；

▲污染等级：污染等级3；

▲安装方向：水平或垂直；

▲安装方式：螺钉安装；

▲适用工作制：不间断工作制、断续周期工作制。

五、技术参数

本系列产品符合标准：IEC/EN 60947-4-1，GB/T 14048.4。

附表：

四极接触器线圈参数：

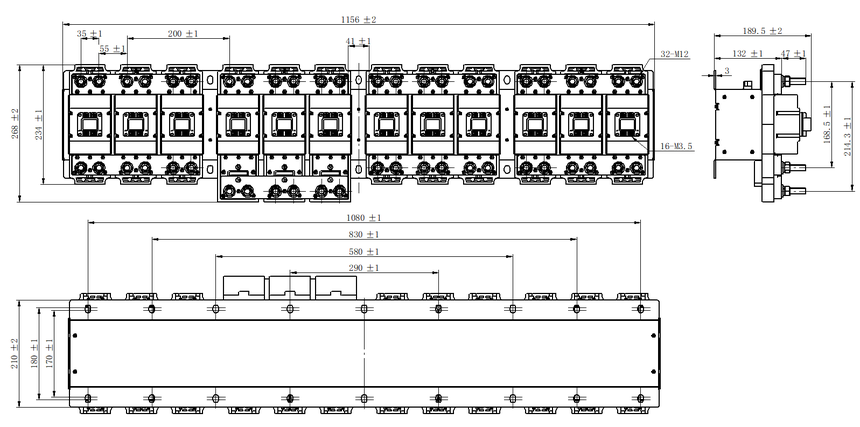

六、外形尺寸与安装尺寸（主触头常开与常闭机型尺寸一样）

QNC-50500444 WH外形尺寸与安装尺寸

七、接线图

                         QNC-0444 WH

                         QNC-B0444 WH

八、订货须知

订货时需注明：

n 接触器的型号及名称

n 线圈电压

n 订购数量

特殊要求

例如：QNC-40033 AC220V WH 100台

100台三极无弧交流接触器，主触点三常开，电流400A，辅助触头三开三闭，线圈电压AC220V。

QNC-10000444  AC220V WH 100台

100台四极无弧交流接触器，主触点四常开，电流1000A，辅助触头四开四闭，线圈电压AC220V。

九、使用注意事项

◆ 如果产品线圈输入端为直流电压，那么线圈有极性（A1为正极，A2为负极）。

◆ 节能线圈在工作初始具有较大的启动电流，持续时间根据产品本身特性不同在100～120ms之间，因此，接触器的驱动功率必须大于产品线圈功率，且动作频率不得高于额定值，否则会影响直流接触器的正常启动，甚至烧毁节能模块而导致接触器无法工作。

◆ 产品内置线圈节能模块，无需增加PWM等节能模块；如继续采用PWM脉冲信号输出控制接触器的线圈，需务必将PWM的输出电压调到100%，否则会影响我司接触器的可靠工作；建议采用阶跃式供电模式。

◆ 当在电源引出端使用超过1个连接线时，确保主要的电源线最贴近接触器的主电路连接处，小电流的连接线在最上面，然后是垫圈、弹垫、螺母。不正确的连接顺序或虚接可能造成严重的过热，并导致连接电缆的绝缘层融化。

◆ 接触器互感器引出端客户搭接铜板请控制在下述的规定范围内（见下表）。

   ◆接触器通讯功能介绍：QNC-WH无弧接触器是一款集成了远程控制、状态监测和智能联动的电气控制设备，支持通过有线或无线通讯协议与物联网平台、本地服务器或移动终端交互，实现电气负载的智能化管理。

   有线协议 RS-485 (Modbus RTU)。

   远程控制：可通过MQTT/HTTP API发送指令控制接触器延时，通断功能。

   状态上报：实时上传参数（电压、电流、温度、开关状态）至云端，默认间隔5秒（可定制）。

   设置参数：实时设置过流、过压、延时、工作模式等参数（可定制）。

   ◆接触器使用的螺钉、螺栓扭力矩请控制在下述的规定范围内（见下表）。

   ◆主触头导线或铜排截面积（见下表）。

   ◆禁止产品安装锁紧螺钉后强力掰动导线或铜排，防止对接触器造成伤！
