QNJ-100Q微功耗直流继电器额定负载电流（A）：100 额定负载电压(VDC)：60 额定绝缘电压(VDC): 1500 线圈控制电压（V）：DC12/24 线圈工作能耗（W）：0.5 线圈接线方式： 插接式 电寿命（次）： 1×104 机械寿命（次）： 20×104 辅助触头： 无
一、用途QNJ-Q系列微功耗直流继电器主要用于储能、充电设备等； 产品符合标准：IEC/EN 60947-4-1，GB/T 14048.4； 产品通过认证：RoHS； 二、型号及含义QN J – □ Q □ 1 2 3 4 5
三、产品特点▲超低功耗技术的线圈，具有高效节能和防浪涌功能，线圈本体不发热； ▲高绝缘性能，工频耐压3500V； ▲符合欧盟RoHS环保指令，符合国家节能环保要求。 四、工作条件和安装条件▲环境温度：-40～+85℃； ▲环境湿度：相对湿度为最大85%； ▲安装地点海拔高度超过2000米时，每升高1000米降容5％使用，最高不超过5000米； ▲固定处的正弦扫频振动频率：10～500Hz(频率10Hz～50Hz、振幅2.5mm，50Hz～200Hz、振幅0.16mm，200Hz～500Hz、加速度50m/s^2)； ▲污染等级：污染等级3； ▲适用工作制：不间断工作制、断续周期工作制。 五、技术参数本系列产品符合标准：IEC/EN 60947-4-1，GB/T 14048.4
六、外形尺寸与安装尺寸

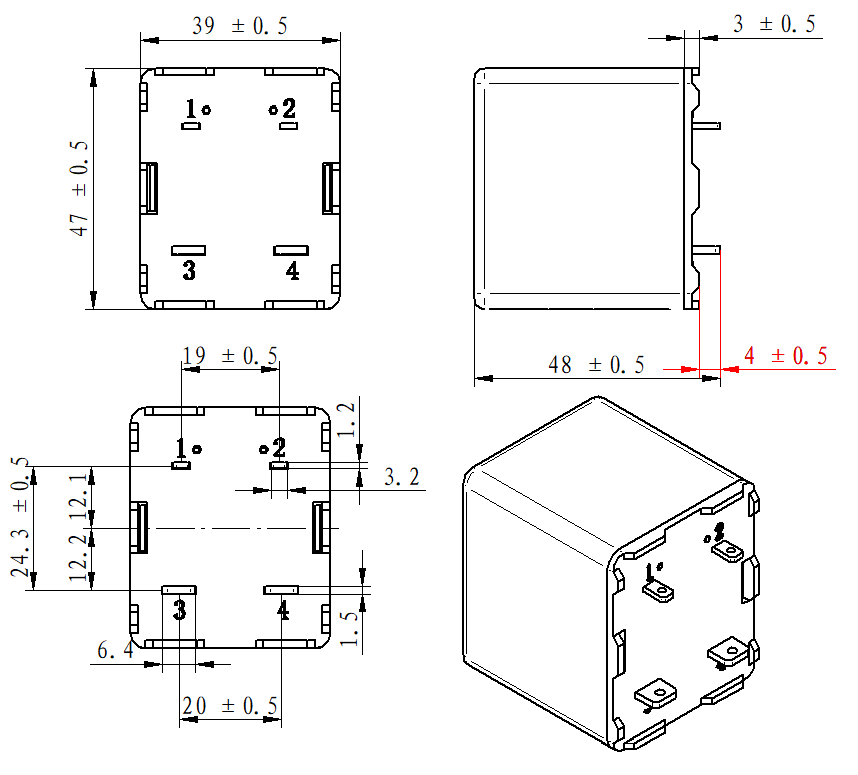

QNJ-100Q外形尺寸与安装尺寸 七、接线图
QNJ-Q 八、订货须知 订货时需注明： ■继电器的型号及名称； ■线圈电压； ■订购数量； ■特殊要求； QN J – □ Q □ 1 2 3 4 5
例如：QNJ-200Q DC24V 100台； 100台微功耗直流继电器，主触点一常开，电流200A，线圈电压DC24V。 九、使用注意事项◆产品线圈有极性（A1为正极，A2为负极）；主电路无极性。 ◆节能线圈在工作初始具有较大的启动电流，持续时间根据产品本身特性不同在100～120ms之间，因此，继电器的驱动功率必须大于产品线圈功率，且动作频率不得高于额定值，否则会影响直流继电器的正常启动，甚至烧毁节能模块而导致继电器无法工作。 ◆产品内置线圈节能模块，无需增加PWM等节能模块；如继续采用PWM脉冲信号输出控制继电器的线圈，需务必将PWM的输出电压调到100%，否则会影响我司继电器的可靠工作；建议采用阶跃式供电模式。 ◆主触头导线或铜排截面积（见下表）。
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
