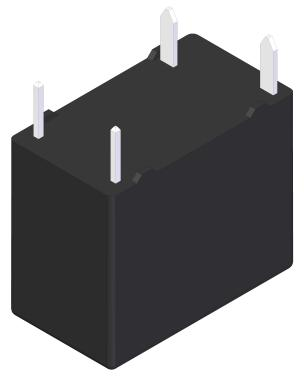

QN-32F-16超小型大功率继电器定负载电流（A）： 16 额定负载电压(VDC)：AC250V/DC30V 额定绝缘电压(V): 300 线圈控制电压（V）：DC3/5/6/9/12/18/24/48 线圈工作能耗（W）：0.2/0.45 线圈接线方式： 插接式 电寿命（次）： 10×104 机械寿命（次）： 1000×104 辅助触头： 无
一、用途QN-32F超小型大功率继电器适用于工作电压AC250V/DC30V及以下电路中，主要用于电源控制。 二、型号及含义QN-32F-16 □ 1 2 3 4
三、产品特点▲16A触点切换能力，体积小； ▲具有一组常开触点形式； ▲标准印制板引出脚； ▲塑封型和防焊剂型可供选择； ▲级绝缘等级:F级； ▲环保产品(符合RoHS)； ▲外形尺寸：(18.2x10.2x15.5)mm。 四、工作条件和安装条件▲环境温度：-40～+85℃； ▲环境湿度：相对湿度为最大85%。 ▲安装地点海拔高度超过2000米时，每升高1000米降容5％使用，最高不超过5000米； ▲固定处的正弦扫频振动频率：10～55Hz，1.5mm； ▲冲击加速度：300m/s^2； ▲污染等级：污染等级3； ▲安装方向：水平或垂直； ▲安装方式：螺钉安装； ▲适用工作制：不间断工作制、断续周期工作制。 五、技术参数本系列产品符合标准：IEC/EN 60947-5-1，GB/T 14048.5
附表：

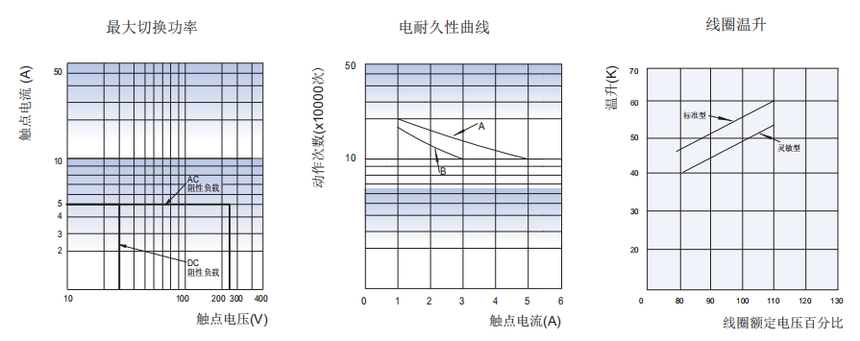

性能曲线图：

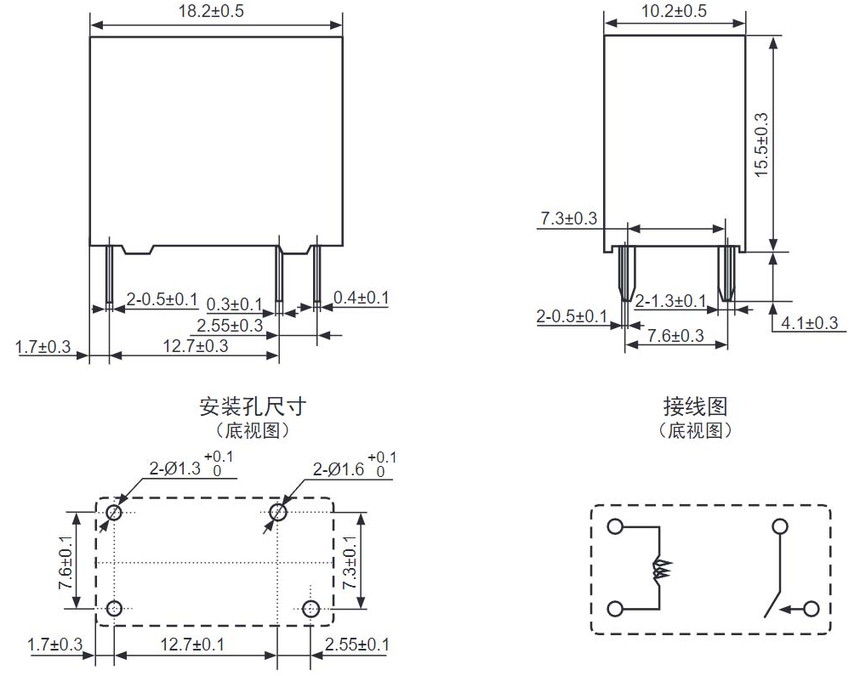

六、外形尺寸与安装尺寸

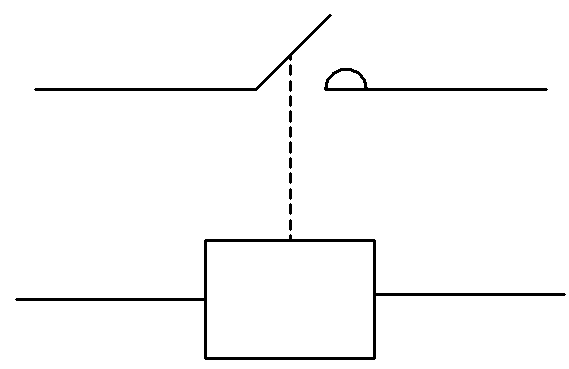

QN-32F外形尺寸与安装尺寸 七、接线图
八、订货须知订货时需注明： ■继电器的型号及名称； ■线圈电压； ■订购数量； ■特殊要求； QN-32F-16 □ 1 2 3 4
例如：QN-32F-16 DC24V 100台； 100台超小型大功率继电器，主触点一常开，电流16A，线圈电压DC24V。 九、使用注意事项◆产品线圈无极性；主电路无极性。 ◆主触头导线或铜排截面积（见下表）。
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
