QNZ1-800A直流接触器额定负载电流（A）：800 额定负载电压(VDC)：48 额定绝缘电压(VDC): 1500 线圈控制电压（V）：DC12/24/48/72/144 线圈工作能耗（W）：9.8～10.8（DC24V）、10～13（DC48V） 线圈接线方式： 接线钉 / 外引线 电寿命（次）： 0.6×104 机械寿命（次）： 10×104 安装方式： 直板/弯板 辅助触头： 无
一、用途 QNZ1-A系列直流接触器适用于变频器及软启动器或其他类似DC-20负载中，作为旁路隔离开关。 二、型号及含义 Q N Z 1 – □ A □ 1 2 3 4 5 6
三、产品特点 ▲双触桥结构，银合金触头，接触可靠，触头温升低； ▲高绝缘性能，工频耐压3500V； ▲符合欧盟RoHS环保指令，符合国家节能环保要求。 ▲线圈接线提供2种方式选择，固定接线螺钉方式和软引线方式。(600-800A机型仅有引线)。 四、工作条件和安装条件 ▲环境温度：-40～+85℃； ▲环境湿度：相对湿度为最大85%。 ▲安装地点海拔高度超过2000米时，每升高1000米降容5％使用，最高不超过5000米； ▲固定处的正弦扫频振动频率：5～150Hz(频率5～20Hz，振幅25/f；频率20～150Hz，振幅250/f²)； ▲冲击加速度：30m/s^2； ▲污染等级：污染等级3； ▲安装方向：水平或垂直； ▲安装方式：螺钉安装； ▲适用工作制：不间断工作制、断续周期工作制。 五、技术参数 本系列产品符合标准：IEC/EN 60947-4-1，GB/T 14048.4。
六、外形尺寸与安装尺寸

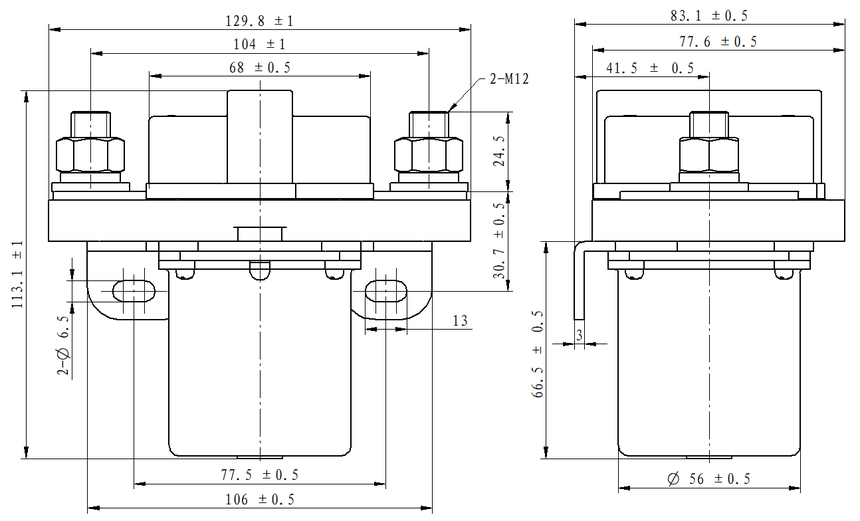

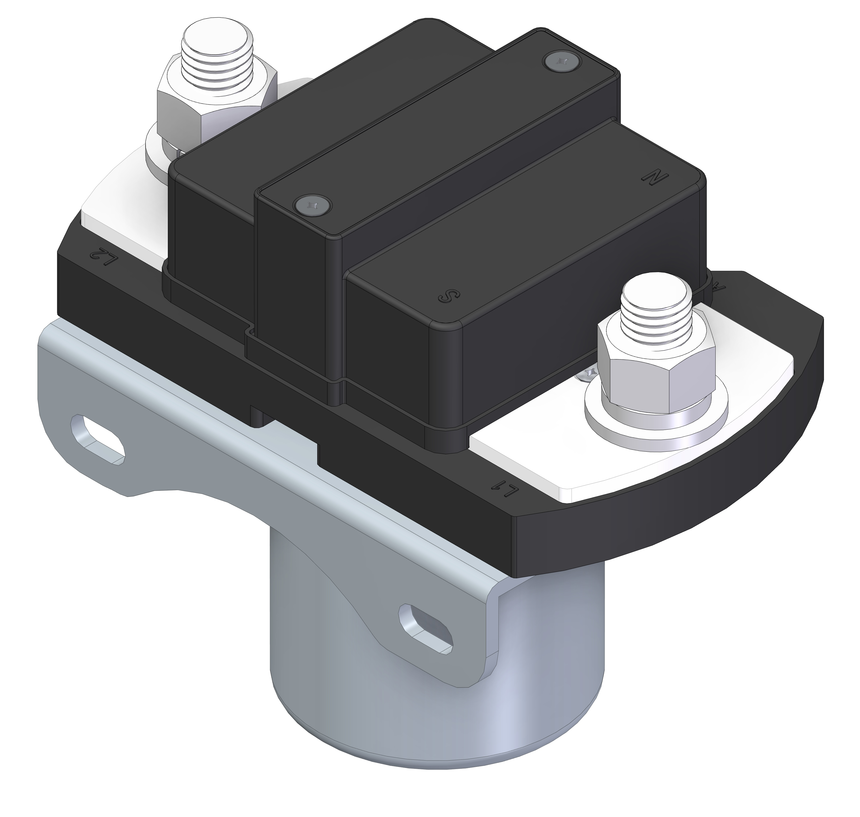

QNZ1-800A弯板引线

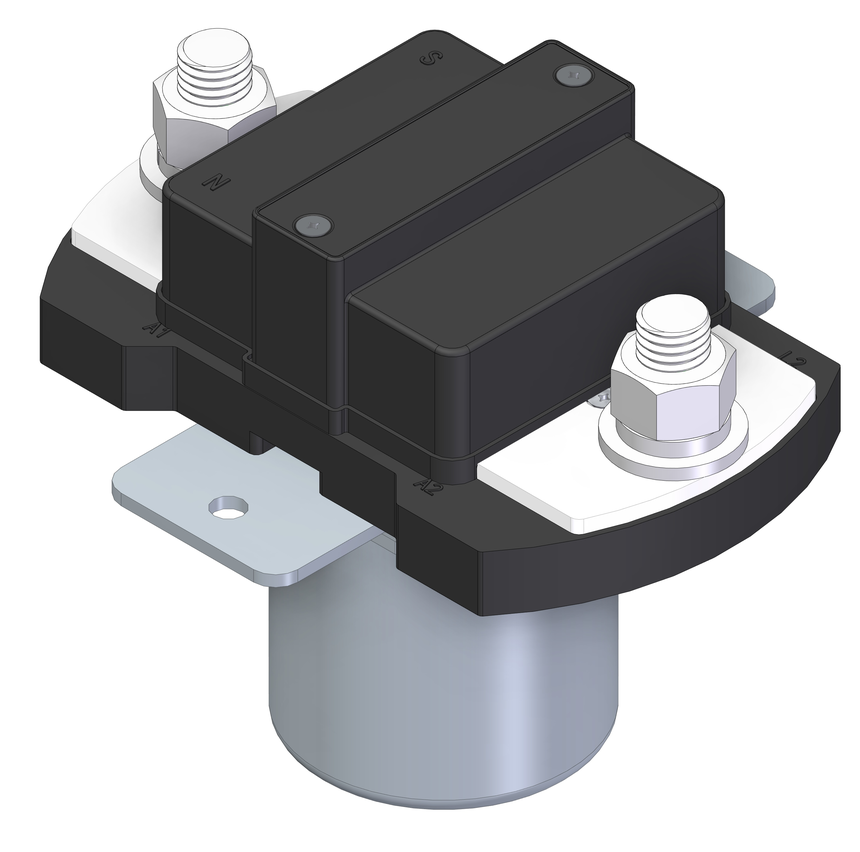

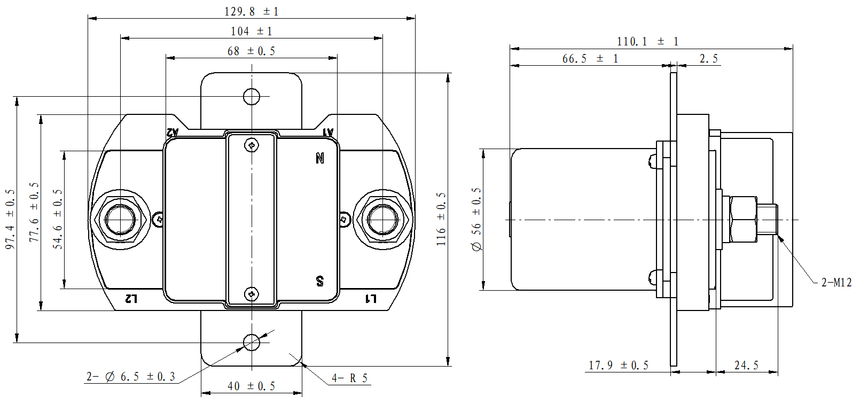

QNZ1-800A直板引线

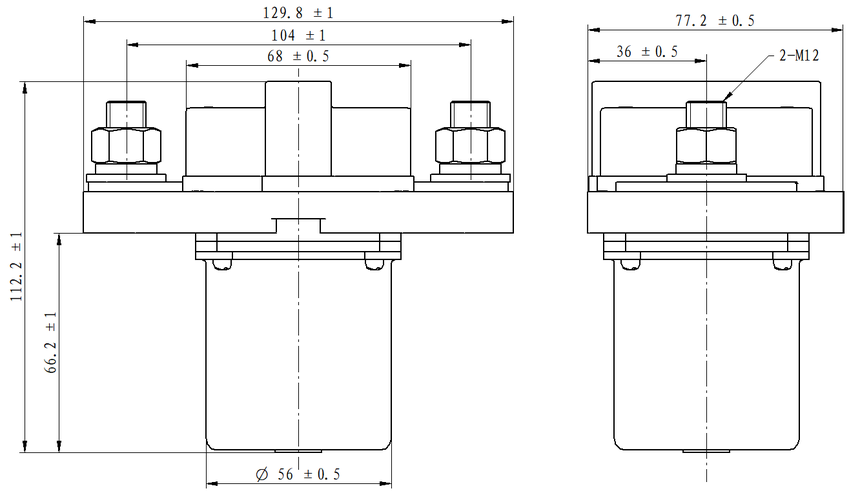

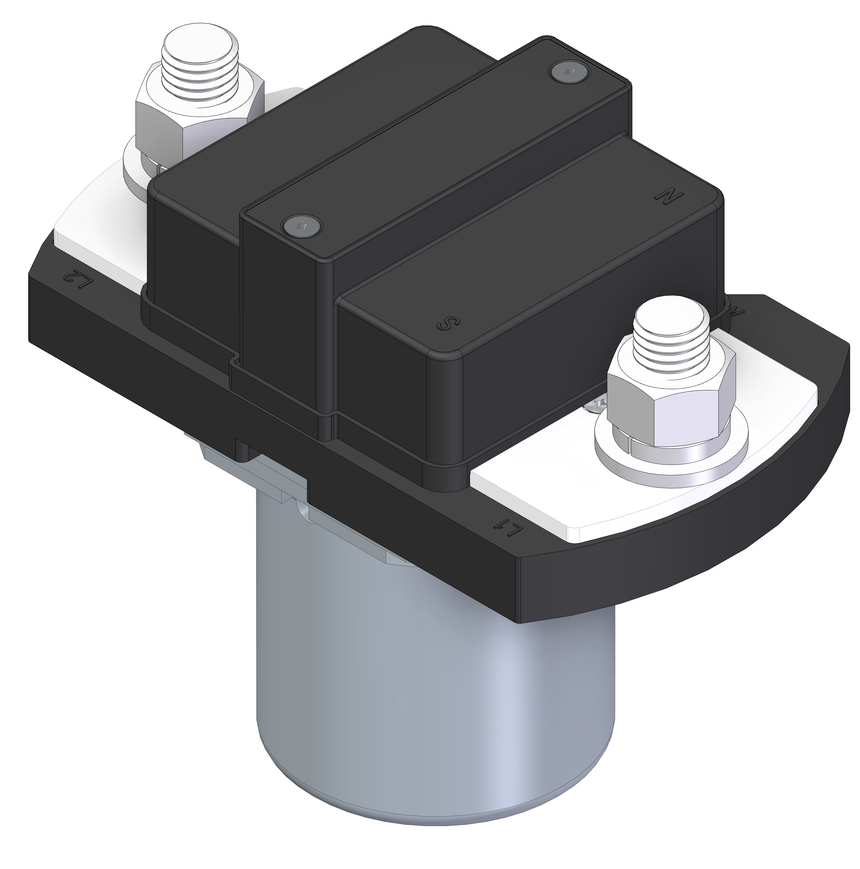

QNZ1-800A无板引线 七、接线图（正负极不得接反）
QNZ1-A系列（不带磁吹） QNZ1-A系列（带磁吹） 八、订货须知 订货时需注明： n 接触器的型号及名称 n 线圈电压 n 订购数量 n 特殊要求 Q N Z 1 – □ A □ 1 2 3 4 5 6
例如：QNZ1-200A弯板接线钉 DC24V 100台 100台直流接触器，主触点一常开，电流200A，安装弯板，接线钉，线圈电压DC24V。 QNZ1-400A直板引线500mm DC48V 100台 100台直流接触器，主触点一常开，电流400A，安装直板，500mm引线，线圈电压DC48V。 九、使用注意事项 ◆ 产品线圈无极性；主电路带磁吹有极性（L1为正极，L2为负极），不带磁吹无极性；正负极不得接反，如果正负极接反会影响带载分断寿命。 ◆ 当在电源引出端使用超过1个连接线时，确保主要的电源线最贴近接触器的主电路连接处，小电流的连接线在最上面，然后是垫圈、弹垫、螺母。不正确的连接顺序或虚接可能造成严重的过热，并导致连接电缆的绝缘层融化。
◆ 接触器使用的螺钉、螺栓扭力矩请控制在下述的规定范围内。
◆ 主触头导线或铜排截面积；
◆ 禁止产品安装锁紧螺钉后强力掰动导线或铜排，防止对接触器造成伤害，影响其正常使用！ |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
